产品** | 华通牌 | 公告批次 | |
产品名称 | 洗扫车 | 产品型号 | HCQ5250TXSDL6型洗扫车 |
总质量(Kg) | 25000 | 罐体容积(m3) | |
额定载质量(Kg) | 7370,7305 | 外形尺寸(mm) | 10700,10500×2500×3390 |
整备质量(Kg) | 17500 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 2,3 | 载质量利用系数 | |
接近角/离去角(°) | 18/12 | 前悬/后悬(mm) | 1480/2170,1480/2320 |
轴数 | 3 | 轴距(mm) | 4350+1350,5350+1350,5700+1350 |
轴荷(Kg) | 7000/18000(二轴组) | **高车速(Km/h) | 90 |
其它 | 备注：侧面防护装置和后防护装置材料均为Q235,连接方式均为焊接连接.后防护装置截面尺寸为200mm×50mm,离地高度为500毫米;外形长/轴距/后悬一一对应:10700/5700+1350/2170,10500/5350+1350/2320;随底盘装ABS,ABS生产厂家:东科克诺尔商用车制动系统(十堰)有限公司;型号:3631010-C2000. | ||
【底盘技术参数】 | |||
底盘型号 | DFL1250A13 | 底盘名称 | 载货汽车底盘 |
**名称 | 东风牌 | 生产企业 | 东风商用车有限公司 |
外形尺寸(mm) | 9400,10260,10610×2500,2550×3070,3600,3690,3770 | 轮胎数 | 10 |
接近角/离去角(°) | 18/14 | 轮胎规格 | 11.00-20 18PR,11.00R20 16PR,295/80R22.5 16PR |
钢板弹簧片数 | 8/9,8/10,9/10 | 前轮距(mm) | 2040 |
燃料种类 | 柴油 | 后轮距(mm) | 1860/1860 |
排放标准 | GB3847-2005,GB17691-2005国VI | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
ISD245 50 ISD270 50 | 东风康明斯发动机有限公司 东风康明斯发动机有限公司 | 6700 6700 | 180 198 |

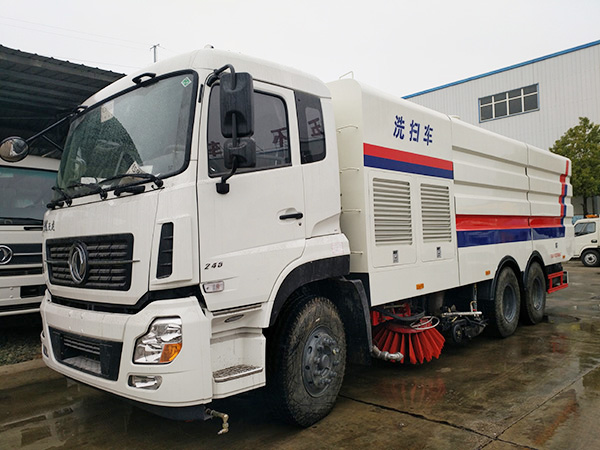

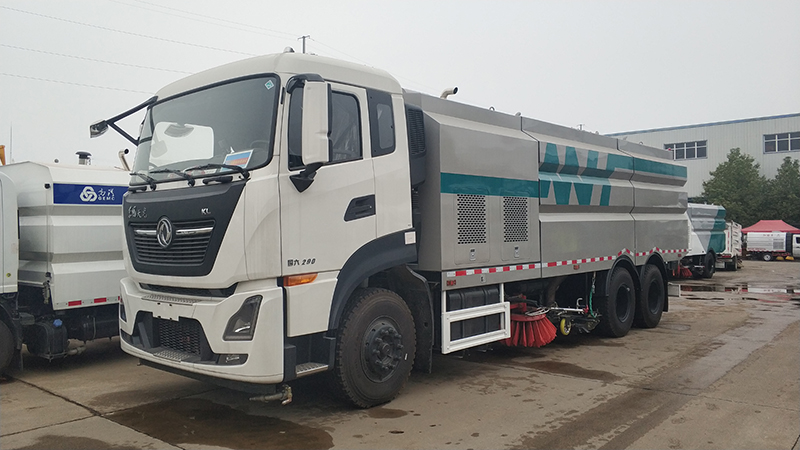

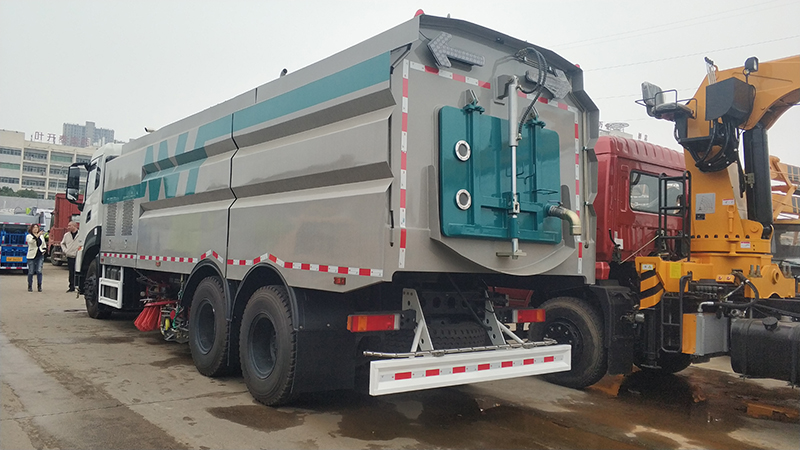

1、 概述
洗扫车采用东风天龙DFL1250A13型国Ⅳ二类汽车底盘改装，加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、低压冲洗系统、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。副发动机驱动风机和高压水泵，副发动机采用东风康明期6缸柴油发动机。风机用8.0高压离心风机,效率高、风量大，**高风量达23500m3/h。高压水泵采用同际知名T7012IR 型柱塞柱，流量合适，压力高，允许**高压力达10MPa，清水箱充分利用了车载空间，容积大，容积达12m3。垃圾箱采用单层不锈钢结构，倾翻卸料，带高压位自洁装置。自洁装置可在垃圾箱卸料时帮助卸料，清洗垃圾箱内部。左右立扫为单扫盘，减少了扫刷数量和扫刷消耗量，能降低使用成本。左右立扫分开**，可实现左扫、右扫和全扫等不同作业模式。宽吸嘴的吸口宽度达到2418mm，确保作业总宽度大于3.5mm。4个高度可调的吸嘴轮，能方面调整和保证吸嘴与路面间的合理间隙。吸嘴内高有喷水杆，尽可能多地将高压洗涤喷嘴布置在吸嘴内部，不但清洗效果好，还能**大限度减少高压水气流冲起污物产生的二次污染。左右喷水杆安装在吸嘴上，随吸嘴升降，结构简单紧凑，保证喷水杆的离地高度固定不变，达到**佳清洗效果。开式液压系统驱动左右立扫升降、左右扫肋旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。底盘变速箱侧取力器驱动低压水泵，实现洒水车的低压冲洗功能。一键式作业起动和停机操作。
HCQ5251TXSDL5型洗扫车具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、 “左扫”、 “右扫”6种作业模式可选择。选择“全洗扫”模式清洗广场和路面，清洗效率高效果好，洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘、洗刷路缘石立面。需要进行路面清扫或路面保洁作业时，可选择扫路模式。需要喷雾除尘时，可开启喷雾装置，进行喷雾除尘作业。可以像洒水车一样对路面进行低压冲洗作业。
HCQ5251TXSDL5型洗扫车适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙避、路缘和路缘石立面的机械化清洗、清扫、喷雾降尘等清洁作业。
